RU系列交叉圓柱滾子軸承結構為內外圈體型設計，由于內外圈已加工了安裝孔，所以不需要固定法蘭和支撐座，縮短了軸向空間距離、優(yōu)化了使用機構；另外，由于帶座的體化內外圈結構，安裝對性能幾乎沒有影響，因此能夠獲得穩(wěn)定的旋轉精度和扭矩，外圈和內圈旋轉機構都適用，廣泛應用于機器人腰部關節(jié)、焊接多工位回轉工作臺、通訊雷達、精密測量儀器等等。您在選擇此類軸承時，可先與我們聯(lián)系，索取軸承工況調查表，填寫后回傳至我公司，我們技術部門會根據實際工況幫助您進行軸承選型。

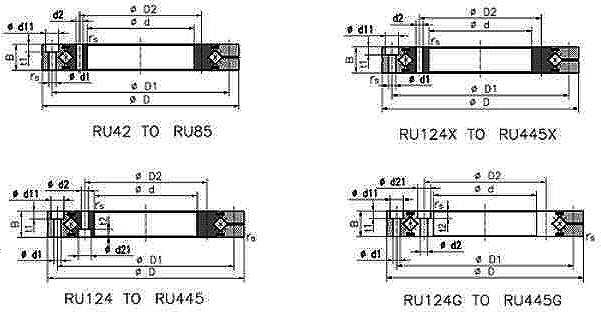

RU交叉滾子軸承結構圖
| 軸承型號 | 外形尺寸（mm） | 額定負荷（KN） | 重量 | ||||||||||||||
| d | D | B | D1 | D2 | n1 | n2 | d1 | d11 | t1 | d2 | d21 | t2 | rsmin | Cr | Cor | kg | |
| RU42 | 20 | 70 | 12 | 57 | 28 | 6 | 6 | 3.4 | 6.5 | 3.3 | M3 | —— | —— | 0.6 | 7.35 | 8.35 | 0.29 |
| RU66 | 35 | 95 | 15 | 83 | 45 | 8 | 8 | 4.5 | 8 | 4.4 | M4 | —— | —— | 0.6 | 17.5 | 22.3 | 0.62 |
| RU85 | 55 | 120 | 15 | 105 | 65 | 8 | 8 | 5.5 | 9.5 | 5.4 | M5 | —— | —— | 0.6 | 20.3 | 29.5 | 1 |
| RU124(G) | 80 | 165 | 22 | 148 | 97 | 10 | 10 | 5.5 | 9.5 | 5.4 | 5.5 | 9.5 | 5.4 | 1 | 33.1 | 50.9 | 2.6 |
| RU124X | 80 | 165 | 22 | 148 | 97 | 10 | 10 | 5.5 | 9.5 | 5.4 | M5 | —— | —— | 1 | 33.1 | 50.9 | 2.6 |
| RU148(G) | 90 | 210 | 25 | 187 | 112 | 12 | 12 | 9 | 14 | 8.6 | 9 | 14 | 8.6 | 1.5 | 49.1 | 76.8 | 4.9 |
| RU148X | 90 | 210 | 25 | 187 | 112 | 12 | 12 | 9 | 14 | 8.6 | M8 | —— | —— | 1.5 | 49.1 | 76.8 | 4.9 |
| RU178(G) | 115 | 240 | 28 | 217 | 139 | 12 | 12 | 9 | 14 | 8.6 | 9 | 14 | 8.6 | 1.5 | 80.3 | 135 | 6.8 |
| RUI78X | 115 | 240 | 28 | 217 | 139 | 12 | 12 | 9 | 18 | 8.6 | M8 | —— | —— | 1.5 | 80.3 | 135 | 6.8 |
| RU228(G) | 160 | 295 | 35 | 270 | 184 | 12 | 12 | 11 | 18 | 11 | 11 | 18 | 11 | 2 | 104 | 173 | 11.4 |
| RU228X | 160 | 295 | 35 | 270 | 184 | 12 | 12 | 11 | 18 | 11 | M10 | —— | —— | 2 | 10.1 | 173 | 11 4 |
| RU297(G ) | 210 | 380 | 40 | 350 | 240 | 16 | 16 | 14 | 20 | 13 | 14 | 20 | 13 | 2.5 | 156 | 281 | 21.3 |
| RU297X | 210 | 380 | 40 | 350 | 240 | 16 | 16 | 14 | 20 | 13 | M12 | —— | —— | 2.5 | 156 | 281 | 21.3 |
| RU445(G) | 350 | 540 | 45 | 505 | 385 | 24 | 24 | 14 | 20 | 13 | 14 | 20 | 13 | 2.5 | 222 | 473 | 35.4 |
| RU445X | 350 | 540 | 45 | 505 | 385 | 24 | 24 | 14 | 20 | 13 | M12 | —— | —— | 2.5 | 222 | 473 | 35.4 |
